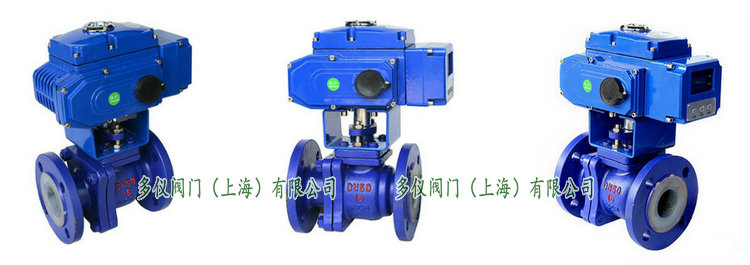

電動O型襯氟調節球閥Q941F46圖片
時間：2017-11-22 10:32:20 來源：多儀閥門 點擊：0次
電動O型襯氟調節球閥采用智能調節型電動執行器來控制球閥運行，根據輸入4-20mA信號及220VAC/380V電源即可控制運轉，達到對介質流量、壓力、溫度、液位等參數的調節。電動襯氟球閥(Q941F46)內腔及球體均采用聚四氟乙丙稀注塑襯里，具有極強的耐腐蝕性和密封性，可實現對生產過程中-50℃～180℃的酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果更為明顯。
電動襯氟球閥存放時，最好放在干燥的室內，避免露天日曬和雨淋，避免堆放在熱源附近，防止氟塑料老化和變形。兩端氟塑料法蘭密封面應有保護蓋，密封面不得有劃傷，堆放時應避免兩端法蘭密封面受壓。
電動襯氟調節球閥零件材料：
|
零件名稱 |
材料 |
|
閥體閥蓋 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球體 |
2Cr13+氮化處理+46 |
304+46 |
316+46 |
316L+46 |
|
閥桿 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
密封圈 |
PTFE、碳素纖維＋PTFE |
|
密封填料 |
聚四氟乙烯填料 |
電動O型襯氟球閥結構特點：
1、采用氟塑料襯里，與液體接觸部分全部為氟塑料，具有極高的化學穩定性，可適用任何腐蝕性流體介質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內，進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、采用軟密封閥座，密封性能好。體積小，重量輕，結構簡單，安裝維修方便，流阻小，流通能力大。
4、特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
